一、磁阻尼器的特点
1. 磁阻尼器又名张力控制器、张力器或制动器，是以磁场为媒介传递恒定扭力的装置。
阻尼盘与磁石不接触，无滑动磨擦，故使用寿命长，张力控制极其稳定。
2. 安装结构简单，输出扭距调节方便。
3. 结构设计紧凑，体积小巧，可在各种位置稳定工作。
二．磁阻尼器调整方法及使用注意事项
1.建议客户将刻度值调至4以上使用，若此时张力偏大，最好选用小一号规格的阻尼器。
2.若在刻度值4以下使用，有可能会产生力的脉动。请按后项3所述方式消除脉动。
3.松开紧固螺丝，将刻度转到１０，转动主轴的同时缓慢将刻度转到０，然后才转到
所需刻度值，拧紧锁定螺丝。
4.若使用过程中出现张力脉动现象，请重复以上调整方法3的步骤直至得到满意的张力。
5.阻尼器使用磁石产生媒介磁场，材料脆性较大，故使用中请勿拆开，以免损坏机件。
|
型 号 |
参考使用线径(mm) |
张力范围(g.f) |
|
MTB-02 |
φ 0.03— φ 0.08 |
0g— 60 g |
|
MTB-03 |
φ 0.08— φ 0.16 |
10g— 150 g |
|
MTB-04 |
φ 0.16— φ 0.50 |
50g— 600 g |
|
MTB-05 |
φ 0.50— φ 1.00 |
100g— 1200g |
|
MTB-06 |
φ 1.00— φ 2.50 |
200g— 2000g |
|
MTB-07 |
φ 2.00— φ 4.00 |
500g—3600g |
|
MTB-08 |
φ 4.00— φ 8.00 |
800g— 7200g |

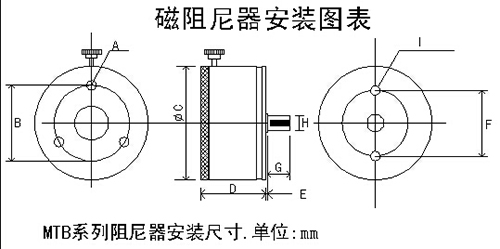

型 号
A
B
C
D
E
F
G
H
I
MTB-02
--
--
28
29
2
30
10
3
2-M5
MTB-03
--
--
38
33
2
30
10
8
2-M5
MTB-04
3-M4
26
46
36
--
35
18
8
2-M5
MTB-05
3-M5
35
62
36
--
35
18
9
4-M5
MTB-06
3-M5
50
72
42
--
50
22
12
3-M5
MTB-07
3-M5
60
84
52
--
60
22
16
3-M5
MTB-08
3-M5
85
118
62
--
85
42
25
3-M5
