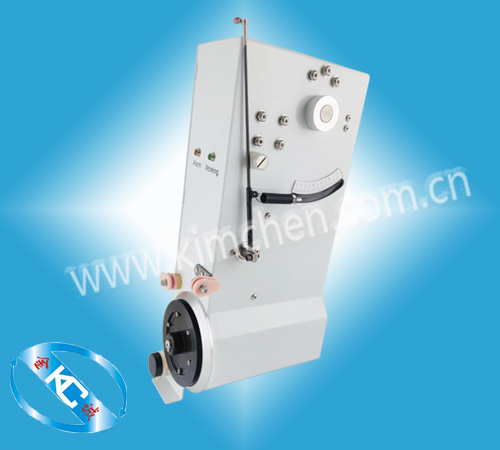

产品名称:ST800伺服张力器
产品编号:161455-882

详细参数

一、产品特点

1、主动送线电机全部采用高精度编码器的直流伺服电机,比采用步进电机作为送线机构的伺服张力器有以下几个优点:

A、噪音低;跟随精度高张力稳定性良好、加速快,从0到最高速度可在0.5S内完成;

B、高速下扭矩大,从而张力范围大,选型简单;

2、张力稳定,加速减速过程张力变化小,跟随性能好。

3、张力调节采用电控驱动,只需按动按钮即可调节张力增大或减少。

本设备具有两段张力功能,通过接入气源实现两段张力控制。

注:这个张力器是2段张力的,不接气张力指示刻度盘0-5范围工作,接上气可以0-10范围内工作。假如通过换弹簧 0-5可以满足客户的使用范围,那么不一定要接气用。



二、规格参数表





1、产品型号性能参数表



产品

型号

最高线速

张力

范围

参考线径范围

张力杆

ST800

18m/s

3-800g

0.02-0.4mm

TR-25#-140

TR-25#-200

TR-26#-120

TR-26#-150





2、张力杆--弹簧选用对应张力值(g)范围

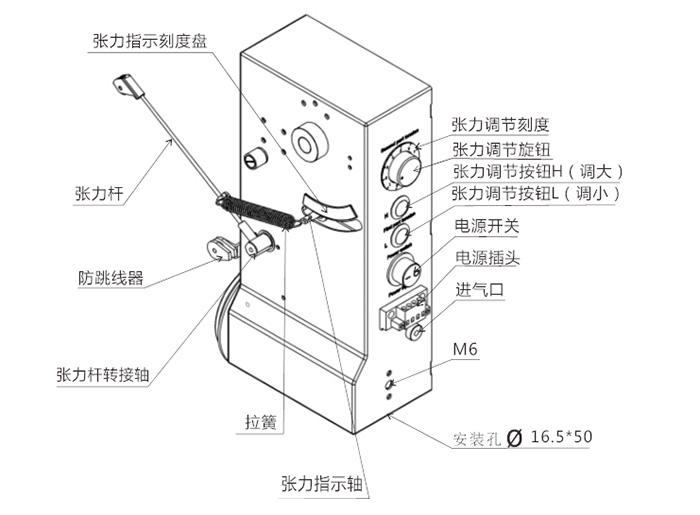

三、产品图解



四、使用步骤说明

1、安装:将该产品的安装孔安装在Φ16的柱子上,并锁紧五星手轮;将张力杆按照张力竿转接轴上箭头方向插入与轴齐平,转动张力杆使得拉簧挂钩处于合适的位置,锁紧螺丝(详见图四所示)。

2、电源插座(Power input)接通DC36~48V电源(详见图五),红色线为电源正极,黑色线电源负极。

3、通过进气口(lnlet)接通气源,气源气压不得超出0.6mpa(接入气管规格:Φ4mm)。在旋转张力调节旋钮之前,务必关闭气源,让气缸处于复位状态。

4、挂线:关闭本设备的电源开关(Power switch),按照图五所示顺序挂线,同时调节羊毛毡的松紧度至线在送线轮上不打滑为合适。建议工作时线与张力杆成90度夹角。

5、打开电源开关(Power switch):按下按钮1为开(红灯亮),按按钮0为关。

6、张力大小调节(Tension adjustment)(如图一所示):

关闭气源,旋转张力调节旋钮,对应的刻度值越大张力越大,反之 则小;得到相应张力值后,可以参考张力指示刻度标牌上的刻度值。

7、指示灯:本产品设有2个指示灯:

  断线状态:红灯亮

  待机状态:绿灯亮

  工作状态:绿灯闪



五、注意事项:

1、ST800系列单台额定电流为2.7A,最大4A;须选用稳压电源DC36~48V

   请用户正确使用电源及总电缆,注意用电安全。

2、使用ST800产品时,调节张力前务必先关闭气源,再旋转张力调节旋钮;正常工作时,不允许调节张力。

3、初始挂线时或者发生意外断线重新挂线时,请先关闭电源开关,然后再挂线;如在挂线误操作引起主送线轮缠绕了多圈漆包线时,先关闭该台张力器的电源开关再进行清理被缠绕的线。

4、每次挂线时检查羊毛毡的松紧度并调节羊毛毡的松紧度至线在送线轮上不打滑为合适至线在送线轮上不打滑为合适。

5、报警、故障信号输出说明:断线或者报警状态时,继电器输出断开;正常状态时,继电器输出导通。

6、走线方法以及出线角度的相关对应安装位置请参照下图四。

7、本产品为电气产品,请注意防水防潮。
